概述
T3DSO1000HD 系列采用最新技術 具有高達 120,000 的最形捕獲速率 wfm/s（正常模式，高達 500,000 wfm/sin 序列模式），256 級 強度分級顯示功能加上色溫顯示 模式。它還采用了創新的數字觸發系統，具有高 靈敏度和低抖動。觸發系統支持多個 強大的觸發模式，包括串行總線觸發。工具 例如歷史波形記錄、搜索和導航功能、 模板測試、波特圖、功效分析和直方圖允許 擴展的波形記錄可捕獲、存儲和分析所有 其中 S 是該系列的標準配置，從而提供 面向工程師和學生的分析工具。
10.1 英寸大顯示屏電容式觸摸屏 支持多點觸控手勢，并添加了用戶友好的 UI 設計，可大大提高作業效率。它還 支持鼠標控制和 LAN 上的遠程 Web 控制

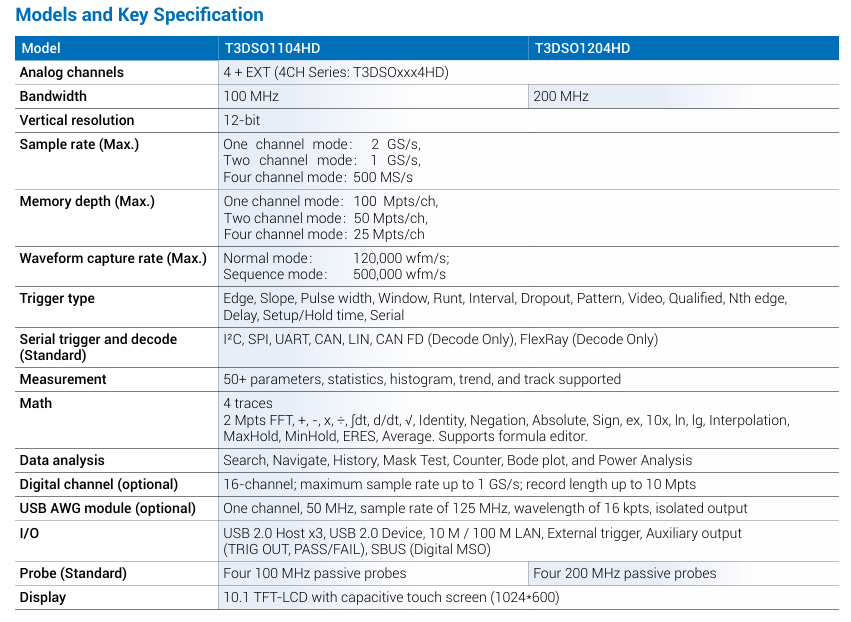

主要特點
12 位模數轉換器，采樣率高達 2 GSa/s
前端具有 70 μVrms 本底噪聲 @ 200 MHz 帶寬和 0.5 % DC 增益精度
4 個模擬通道，帶寬高達 200 MHz
波形捕獲速率高達 120,000 wfm/s（正常模式），以及 500,000 wfm/s（序列模式）
支持 256 級強度分級和色溫 顯示模式
高達 100 Mpts/ch 的記錄長度
串行總線觸發和解碼器，支持 I2C 協議、 SPI、UART、CAN、LIN、CAN FD（僅解碼）、FlexRay（僅解碼） 作為標準。
標配功率分析和波特圖功能。
MSO – 16 個數字通道（可選）
歷史波形記錄 （History） 功能，記錄的最大值 波形長度為 80,000 幀
自動測量 50+ 參數，支持統計 使用直方圖、軌跡、趨勢、選通測量和 數學、歷史和參考文獻的測量
4 個數學軌跡（2 Mpts FFT、加法、減法、 乘法、除法、積分、微分、平方 root 等），支持公式編輯器
基于硬件的高速平均值 （ERES）;高速 基于硬件的 Mask Test 函數，帶有 Mask Editor 工具 創建用戶定義的掩碼
內置 50 MHz 波形發生器軟件。需要 optional T3DSO1000-FGMOD-A 硬件激活。
接口包括：USB 主機、USB 設備 （USBTMC）、LAN （VXI-11/Telnet/套接字）、通過/失敗、觸發輸出
內置 Web 服務器支持通過 LAN 端口進行遠程控制 使用 Web 瀏覽器。支持 SCPI 遠程控制命令。 支持外接鼠標和鍵盤
